彈簧式壓力表日常檢查及故障處理
結合曰常使用管理和檢查過程中的注意事項以及所出現的一般故障現象和失準情況，從彈簧 式壓力表的結構原理分析入手，分析其常見故障判斷與維護方法。
機械式壓力表的彈性敏感元件具有較高的機 械強度，壓力表的測量范圍較寬（0. 1 ~ 250. OMPa),而且其成本較低，因而在工業過程中 被廣泛應用。機械壓力表中的彈性敏感元件隨著 壓力的變化產生彈性變形，由彈簧彎管、膜片、膜 盒及波紋管等敏感元件構成，敏感元件一般由銅 合金、不銹鋼或特殊材料制成。中海廣東天然氣 有限責任公司的站場和閥室使用的就地壓力表 90%是彈簧式壓力表，因此熟練掌握彈簧式壓力 表的結構、使用方法、故障判斷和維護方法，即可 延長彈簧式壓力表的使用壽命。筆者結合實際工作中的注意事項，對常見故障和失準情況，以及故 障判斷與維護方法進行總結。
1.彈簧彎管式壓力表的構成

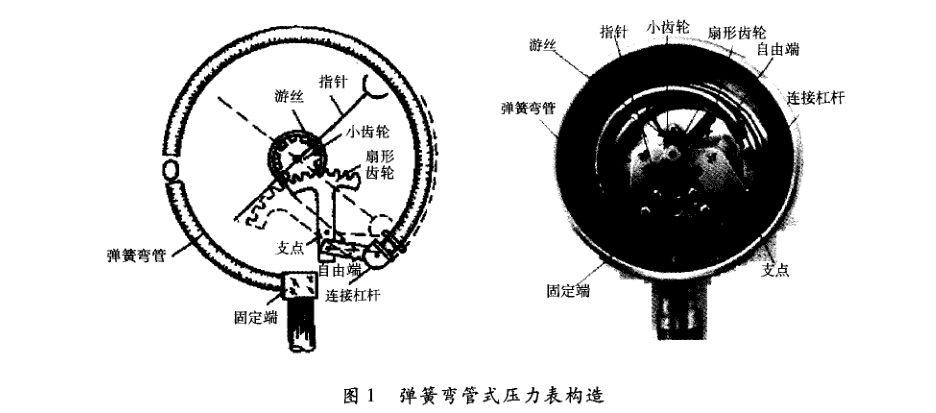

彈簧彎管式壓力表（圖1)主要由彈簧彎管、 連桿、扇形齒輪、小齒輪、中心軸、指針及表盤等組 成。彈簧彎管是由金屬管（無縫銅管或無縫鋼 管）制成的，管子截面呈扁圓形或橢圓形，它的一 端固定在固定端的支撐座上，與氣體介質相通;另 一端是封閉的自由端，與杠桿連接。杠桿的另一 端連接扇形齒輪，扇形齒輪又與中心軸上的小齒 輪嚙合，壓力表的指針固定在中心軸上。
當彈簧彎管受到介質壓力作用時，其截面有 變成圓形的趨勢,迫使彈簧彎管逐漸伸直，使得彈 簧彎管的自由端向上翹起。壓力越大，自由端向 上翹起的幅度相應增大。這一動作經杠桿、扇形 齒輪和小齒輪傳動，使指針偏轉一個角度，并反應 在刻度盤上。當被測介質壓力降低時，彈簧彎管 漸趨原狀指針退回到相應刻度處。利用其彈性 特性，可以方便地將壓力轉換為彈簧彎管自由端的彈性位移，彈簧彎管在承受最大壓力時,其自由 端的角位移在5 ~20°。
2.主要構件的功能及其故障分析
2.1 齒輪
彈簧式壓力表的主要構件是齒輪傳動機構 (圖1),主要由小齒輪、扇形齒輪、連接杠桿和支 點組成，是壓力表的“心臟”。齒輪傳動機構的傳 動精度直接影響指針工作的平穩性，如果出現故 障可能引起壓力表的指針發生卡滯或跳動。需定 期對齒輪傳動機構進行檢查和清潔，并對上述故 障現象做出及時、準確的判斷。
2.2指針
彈簧式壓力表移動端的指針常與玻璃面發生 摩擦，這是操作人員在安裝和拆卸儀表時違規操 作,直接用手?jǐn)Q動彈簧式壓力表造成表殼變形，或 在維護中開/關過快導致指針與止釘碰撞引起變 形而導致的。這就要求在日常拆卸壓力表及吹掃 維護時，遵守操作規程，只能在儀表的固定端用 力，而且開/關動作要緩慢；固定端和扳手接觸處 可能會生銹，要定期涂抹黃油。
2.3 游絲
輕敲位移是彈簧管式壓力表的游絲在工作， 游絲是對傳動機構的精度等級進行微調的構件, 利用游絲產生反作用力矩，使傳動機構齒輪中的 各齒輪廓和連桿機構更好地嚙合，更精確地傳動 力矩，使得指針安裝平穩，輕敲表殼示值微變。指 針的輕敲位移變化量不能超過允許誤差的1/2，輕 敲時不能太用力。游絲在壓力示值回零時，處于 預緊狀態，此時的張力最大，彈性也最弱，所以使 用中的壓力表對游絲有益。
2.4外部因素
安裝在室外的彈簧式壓力表經常工作于高 溫、暴曬、刮風、冰凍或者振動環境，為此需做好保 護措施，特別注意在特定的場合要選用特定的壓 力表。彈簧式壓力表運行時保護指針指示在滿刻 度的1/2 ~2/3，就可以避免超負荷運轉影響壓力 表的精度。如果對測量精度的要求比較高，可在 同一處根據需要安裝一塊或多塊壓力變送器進行 測量，該公司的調壓撬后安裝了 3塊。
2007年7月~2012年7月，該公司南朗站區 的彈簧式壓力表故障分布情況如圖2所示,詳情 見表1。
3.日常檢查與維護
彈簧式壓力表的日常檢查與維護注意事項如下：
a儀表的合格證及合格證檢定日期是否在 規定的檢定內，國家規定使用中的壓力表至少每 年校驗一次，該公司至少半年檢定一次；
b分度盤上要有制造單位或商標、計量單位 和數據、計量器具制造許可證標志、準確度等級及 出廠編碼等標志；
c檢查儀表內、外觀有無銹蝕、漏油、進氣、 橡膠塞損壞及丟失現象；
d零部件裝配要牢固且無松動，指針是否生 銹,在有震動的場合盡量選用防振式壓力表；
e儀表輕敲是否有位移,指針示值位移量應 不大于允許誤差絕對值的1/2，與相應的壓力變送 器示值對比是否在誤差范圍內，如壓力量程在0.0 ~ lO.OMPa，等級為1.0級的壓力表，其允許誤差 應為±0. IMPa，當然在O.OMPa或lO.OMPa刻度 時例外；
f定期清潔儀表的外觀，經常拆裝（拆裝時 一定不要用手?jǐn)Q表頭上緊或松動）和扳手接觸處 易生銹,涂抹黃油以緩解腐蝕速度,在壓力表開啟 或放空時，開關根部閥時一定要緩慢，否則會彎曲 甚至損壞指針；
g一般情況下，天然氣中含有微量粉塵雜 質，特別是裝設在分離器前的壓力表,需定期吹掃 其根部閥，否則會影響壓力表的讀數。
4.結束語
天然氣輸送運營過程中，管道壓力的準確 測量是保證正常生產的關鍵因素之一。筆者 對實際工作中常用彈簧式壓力表的工作原理 與常見故障進行分析，并將該類儀表的常見故 障現象及解決辦法予以總結，最后給出日常檢 查與維護時的注意事項，希望給同業儀表維護 人員提供借鑒。
